一.針對Dlink3226設備不管是FDSL或IA用戶必須到link 上的tag登記

FDSL、PTP、DPN 、DLink3226
Tag 使用現況

二.目前已經將網咖日見小野社和千禧龍行的tag更換成2500以後(請各位參考link上所使用的tag表)

	DLINK3226(IA用戶)TAG使用表2500~2999
用戶名稱	Vlan Name	對接設備及port	tag	登記日期及人員
千禧龍行(網咖)	SGW41Y2K26	trunk ip	2500	92/04/28阿貓
千禧龍行(網咖)	Y2K_CAFÉ	三冠王SGW41 port2:1	2501	92/04/28阿狗
日見小野社(網咖)	KHG41-HIM26	trunk ip	2502	92/04/28豬頭
日見小野社(網咖)	himikono	高雄giga41 port3:1	2503	92/04/28帥哥

目前與nono統一規定trunk ip 都在兩邊帶tag

三.Dlink3226 設定如下:

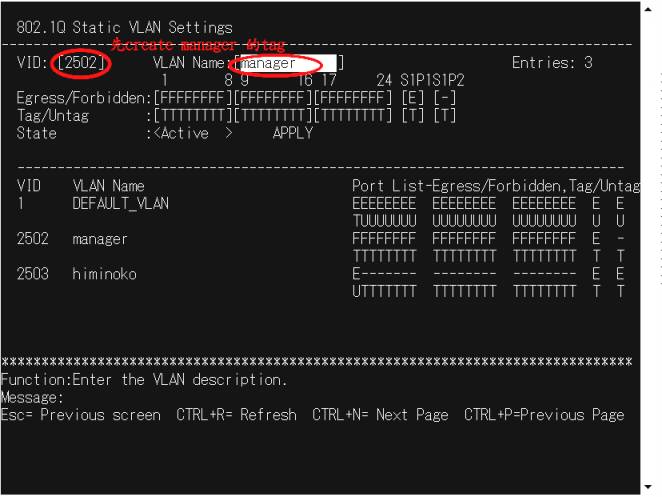

1.先create vlan manager tag

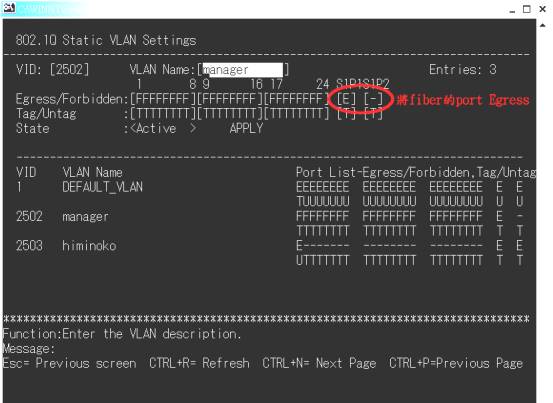

2.將fiber 的port egress 如S1P1和S1P2的port

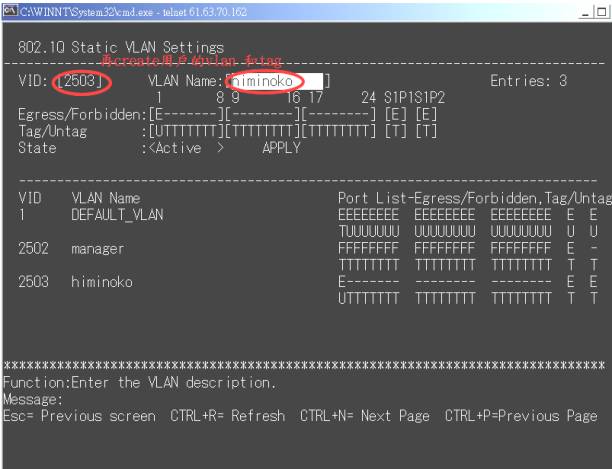

3.將用戶tag和vlan name加入

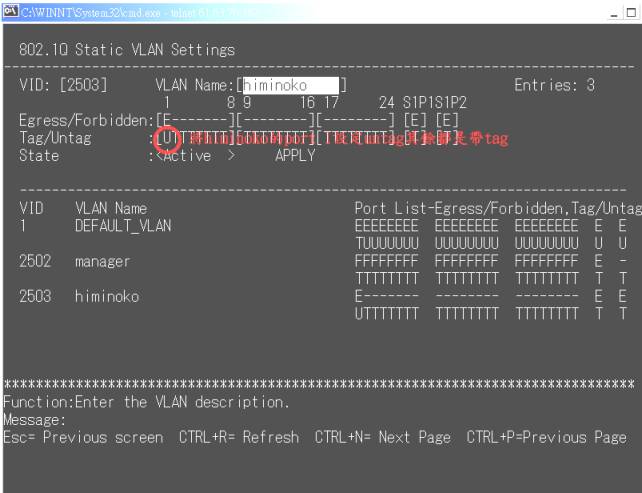

4.將vlam himinoko port 1帶untag [U]

5. 記住VID 1上都不用管他如何設定只要是預設值就好

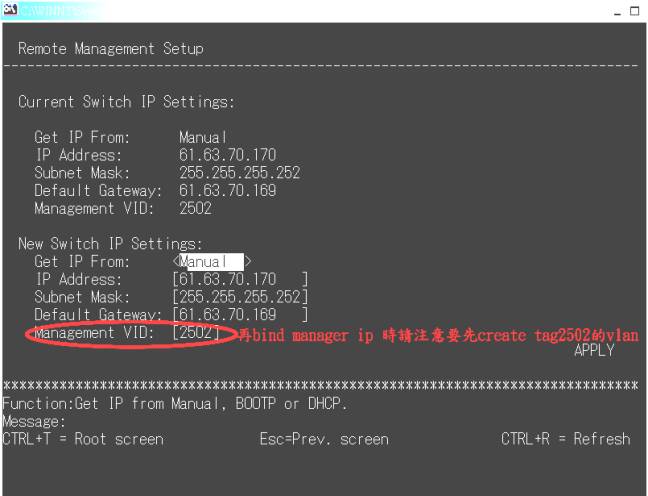

6.將要設定management ip如下;

7.設定port 1使用2503的tag

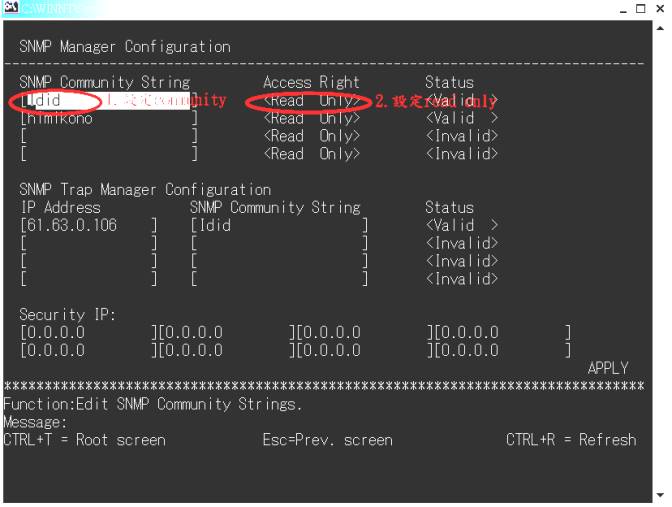

8.設定SNMP Manager Configuration

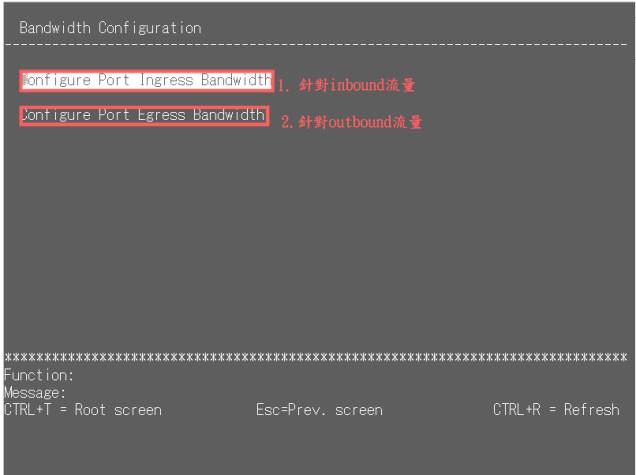

9.設定Configure Bandwidth(基本只要針對要接的port設qos)

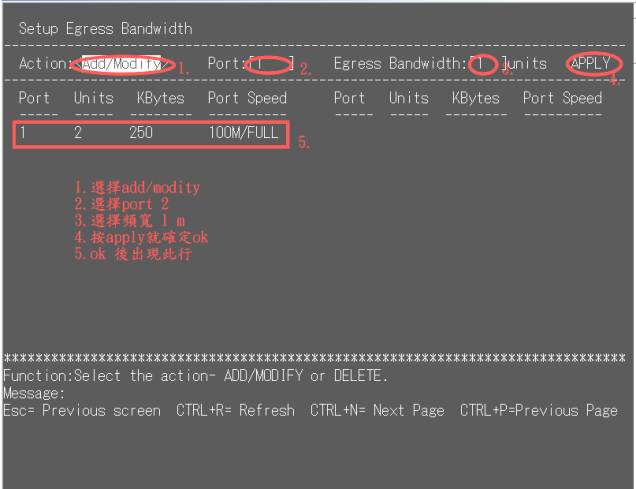

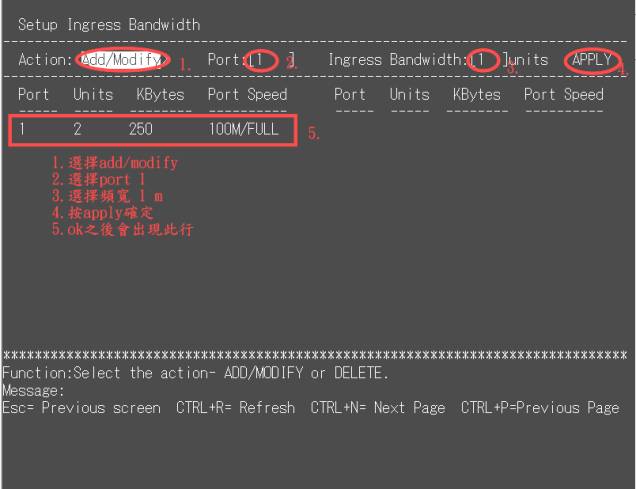

10.設定inbound流量,Egress Bandwidth:[1 ]units....1units等於250 Kbytes (1M)

11.設定outbound流量

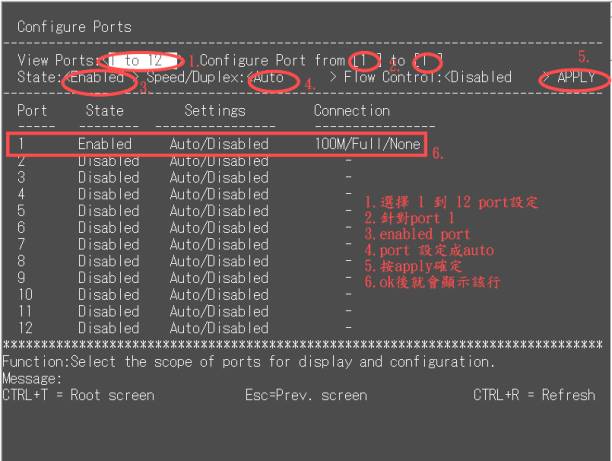

12.enable port

13.enable fiber port

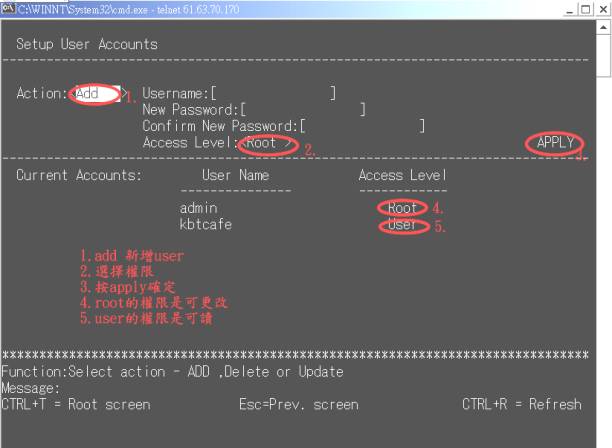

14.設定User Accounts Management

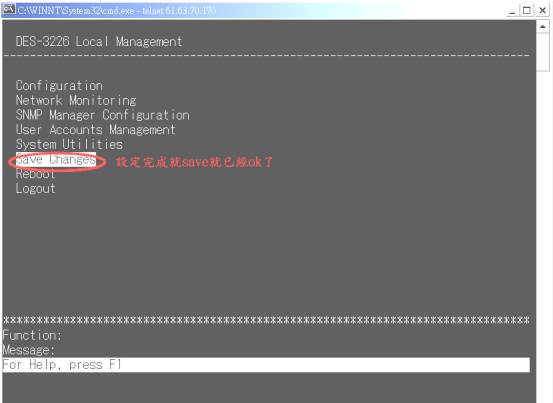

15.設定完成save動作

16.exraeme設備上config

KHG41:31 # sh KHG41HIM26
VLAN Interface[12-20b] with name "KHG41HIM26" created by user
     Tagging:   802.1Q Tag 2502
     Priority:  802.1P Priority 7
     IP:        61.63.70.169/255.255.255.252
     STPD:      None
     Protocol:  Match all unfiltered protocols.
     Loopback:  Disable
     RateShape: Disable
     QosProfile:QP1
     Ports:     1.     (Number of active ports=1)
        Flags:  * - Active, ! - Disabled
                B - BcastDisabled, R - RateLimited, L - Loopback

Tagged: *3:1................記住一定要帶tag

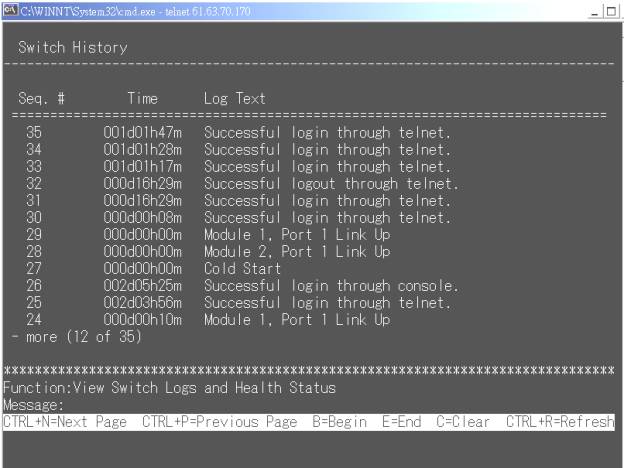

17.check 用戶的log

選擇Network Monitoring ---> 然後進入Switch History

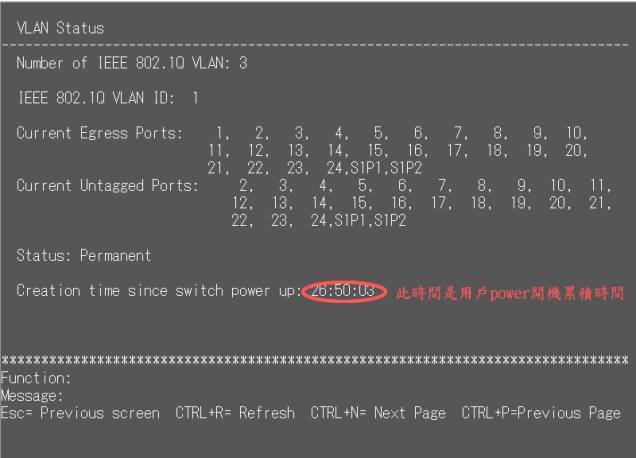

18.Dlink 3226 開機累積時間

選擇Network Monitoring ---> 然後進入VLAN Status
